久久94丨黑人巨大无码中文字幕无码丨日本 精品 高清不卡丨欧美性大战久久久久久丨大桥未久亚洲一区二区丨国产亚洲第一页丨亚洲国产欧美中文手机在线丨西西人体大胆4444www丨午夜性影院丨羞羞视频在线观看免费观看丨日本中文一二区有码在线丨国产成人精品亚洲日本777丨男女爽爽爽视频丨日本肥老熟hd丨男人用嘴添女人私密视频丨性久久久久久丨欧美一区二区三区丨中文字幕无线码中文字幕免费丨四虎网站丨婷久久

北京耐默公司作為專業研制陶瓷涂層廠家，在此介紹噴涂陶瓷涂層_熱噴涂氧化鋁陶瓷_氧化鉻涂層_氧化鋯陶瓷涂層相關知識，希望對大家會有幫助。

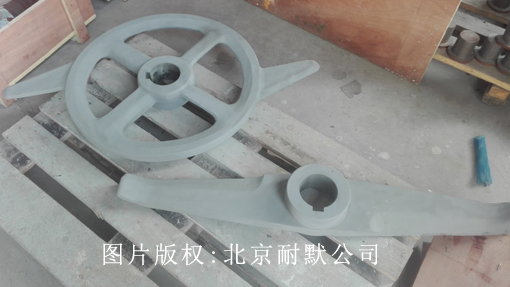

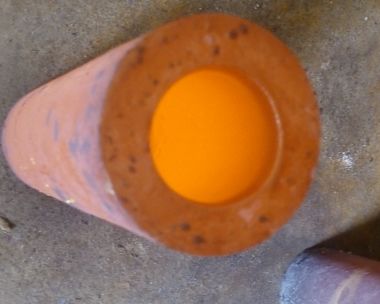

將涂層用于磨損工作環境中時，其硬度與使用性能關系較為密切，在一定程度上反映了涂層的耐磨損性。氧化鋁陶瓷涂層的維氏硬度介于612.2～824.6HV之間，平均高于基體硬度的2～4倍，可有效增強基體抵抗局部變形的能力。隨著Al2O3含量的增加，復合陶瓷涂層的維氏硬度不斷增大，當Al2O3質量分數增加至60%時，涂層的維氏硬度達到最大，為824.6HV。這是因為Al2O3含量的增加促使復合陶瓷涂層氣孔率降低。脆性材料硬度與彈性模量一般呈線性關系，而材料彈性模量隨著氣孔率的增加而降低（通過兩者關系式(式1)可知），因此材料硬度隨著氣孔率的升高而降低。

當Al2O3質量分數為80%時，涂層材料氣孔率升高，硬度降低。另外，基體預熱比基體不預熱時的涂層硬度高出50～100HV。這表明基體預熱更有利于復合陶瓷涂層硬度的提高。這是因為基體進行了等離子噴槍預熱，縮小了涂層與基體之間的溫差，高溫粒子快速撞向基體時不會出現驟冷，而是漸漸地完成熔滴的扁平化，從而使粒子的重疊效果更佳，氣孔率更低，故而涂層的硬度更高。
