久久94丨黑人巨大无码中文字幕无码丨日本 精品 高清不卡丨欧美性大战久久久久久丨大桥未久亚洲一区二区丨国产亚洲第一页丨亚洲国产欧美中文手机在线丨西西人体大胆4444www丨午夜性影院丨羞羞视频在线观看免费观看丨日本中文一二区有码在线丨国产成人精品亚洲日本777丨男女爽爽爽视频丨日本肥老熟hd丨男人用嘴添女人私密视频丨性久久久久久丨欧美一区二区三区丨中文字幕无线码中文字幕免费丨四虎网站丨婷久久

北京耐默科技人員通過大量的實驗，研制出超音速噴涂氧化鉻陶瓷涂層KN1000，KN1000干滑動摩擦磨損特性：

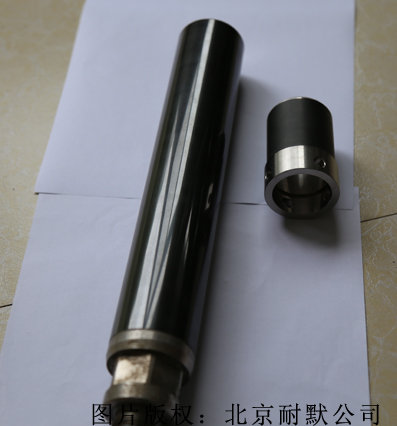

圖（1）氧化鉻陶瓷涂層用于柱塞桿表面
(1)氧化鉻涂層經200℃熱處理后其顯微硬度略微下降,之后隨著熱處理溫度的升高,涂層顯微硬度明顯增大；

(2)涂層在10N載荷下的摩擦系數隨硬度的升高而減小;而在25N載荷下,涂層硬度差異對摩擦系數的影響不大500℃以下涂層試樣的磨損失重隨著顯微硬度增大而減小,其中500℃熱處理涂層的磨損失重最小,而800℃熱處理涂層因出現了裂紋,其磨損失重反而較大.在實驗條件下,500℃熱處理涂層的綜合耐磨減摩性能較好；

圖（2）活塞桿表面氧化鉻陶瓷涂層可以磨加工到光潔度0.2降低摩擦系數

(3)熱處理未能改變涂層的磨損機制,在10N載荷下,涂層的磨損機制均以磨粒磨損為主,并伴有輕微的剝落磨損;而在25N載荷下,涂層的磨損機制則以剝落磨損為主,并伴有磨粒磨損.減少氧化鉻涂層中的孔隙和提高涂層中弱界面的結合強度,是提高涂層耐磨性的主要途徑。
